利馬克ULM-11A1-HF雷達料位計在干熄焦工藝中的應用
作者：范鵬偉
引言
干熄焦是相對于濕熄焦而言，采用惰性氣體熄滅熾熱焦炭的一種熄焦方法。我國干熄焦技術應用，開始于20世紀八十年代，進入21世紀，干熄焦技術在我國的研究和應用日趨成熟。目前，國內干熄能力位于世界第一位。
干熄爐預存室料位是干熄焦系統中一個不可缺少的重要工藝檢測參數，為保障焦炭生產的連續、安全、穩定，必須獲得真實、準確的預存室料位，過高或過低都會影響生產的連續性和系統的穩定性。
1、預存室料位監測現狀
干熄爐料位監測是實現干熄焦工藝自動化控制必不可少的環節，傳統的料位測量方式，按照與介質接觸的形式可以分為直接測量與間接測量。顧名思義，直接測量需將儀表與介質接觸，例如差壓測量，壓力測量，浮球，浮筒等方式，這種方式使得儀表極易受介質破壞，在干熄爐內高溫、粉塵的同時存在，使得直接測量方式無法實施。間接測量方式主要有γ射線等放射性儀表料位計，超聲波料位計，雷達料位計等。隨著自動化技術的發展，雷達料位計的應用越來越普及，采用高頻段，窄波束角的雷達波，能夠很好地適應干熄爐惡劣的工況條件。雷達料位計具有準確安全、可靠性高、精度高、抗粉塵干擾等優點，操作簡單且安裝調試方便。
2、利馬克ULM-11A1-HF雷達料位計的工作原理
雷達波是一種電磁波，可以穿透干熄爐中的粉塵等干擾源，雷達料位計利用電磁波的物理性能來進行料位測量，通過位于預存室頂部的探頭天線發射連續調頻的高頻雷達波，對干熄爐內紅焦料位進行連續的檢測。當雷達波信號經紅焦表面反射后，回波被天線接收，儀表分析該反射波與發射波之間的頻率差異，計算出間隔時間，從而獲知空間高度，進而反映出物位高度。

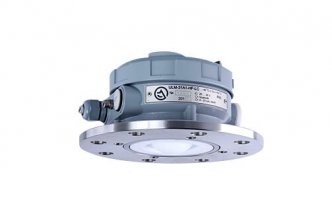

ULM-11A1-HF雷達料位計是一款防爆型雷達物位計，工作頻率達到140Ghz，具有極窄的2°波束角以及超高靈敏度，物位測量精度達到了±3mm，環境溫度為-50℃到+70℃，工作測量范圍0.3-70m，非接觸式測量。
L——物位高度；H——安裝高度；V——雷達波的速度。
3、選型應用

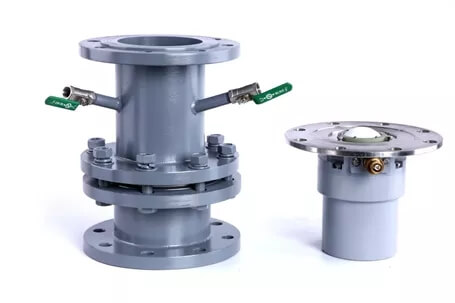

在天津某煉焦公司，針對干息爐內高溫等惡劣環境，我們采用了高溫雷達ULM-11A1-HF+隔離+三路吹掃的安裝方式。
能否獲得準確的測量值，取決于反射波信號的接受效果，選擇的安裝位置應能將雷達波準確的反射回雷達天線，減少干擾物反射干擾波，使雷達料位計可以正確的反映真實料位。避免在發射角內有造成假反射的物體，特別要避免在距離天線最近的1/3錐形發射區內有阻礙物體，障礙越近，虛假發射信號越強。被測介質為固體物料時，因介質會有一個堆焦，雷達安裝時要傾斜一定的角度使之打到罐底。對于安裝在預存室頂部的雷達料位計，一般安裝在預存室錐頂端斜面。
4、安裝與維護
安裝：
①在干熄爐上開與底座直徑相符的孔，經工藝確認，調整底座角度并與罐體焊接。
?、诜藕酶魺岚?，裝好底座，壓緊螺栓。
?、叟啪€24V電源，連接中控信號線，連接吹掃氣體。
維護
此雷達日常維護工作量很小，日常檢查料位計外觀與連接狀態正常即可。
年修時拆下料位計，查看結焦情況。結焦會對測量結果造成影響，一般選用表面需做抗粘附處理的隔溫透波裝置，同時采用氮?dú)獯祾叩姆绞郊右源祾摺?/span>
結束語
雷達料位計具有適應復雜的工況條件和無污染的優勢，與射線料位計相比操作和維護人員有更好的安全性。測量精度高，無移動部件，與被測物料不接觸，無需經常維修和再標定，對灰塵不敏感，適用于干熄爐內高溫及多粉塵的工況。在我司設計的天鐵干熄焦工程中已經功投用，完全能夠達到工藝要求，效果良好。隨著性價比的提高，應用將會越來越廣泛，在料位測量中發揮越來越重要的作用。
-
