1.測量原理

原理:26GHz雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質 表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小(納秒 量級)很難確認。

26GHz雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

采用高頻發射頻率，具有以下優點：

1) 高頻雷達物位計具有能量高，波束角?。ㄖ睆?6mm的喇叭天線的波束角為8°），天線尺寸小，精度高。

2) 高頻雷達波長11mm，雷達測量散裝料位時，雷達波反射主要來自料面的漫反射，其漫反射的強度與物料大小成正比，與波長成反比，這正是散裝料位測量的選擇原因之一。

3) 在一些直徑小高度矮的小罐應用中，當罐中的介質或強腐蝕性介質有揮發氣體時，用超 聲測量效果差，雷達相對效果好，在小罐中會產生多徑反射；高頻雷達的天線短，方向性好， 更適用于小罐測量。

4) 由于現場環境惡劣，隨著時間推移雷達天線上會積累污物，水汽等，高頻雷達天線 小，加天線罩可大大改善污物、水汽影響。

5) 高頻雷達方向性好，在很多惡劣工況，可通過簡單隔離，將雷達安裝在容器外進行測量 由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。

6) 采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內， 對人體及環境均無傷害。

2.儀表概括

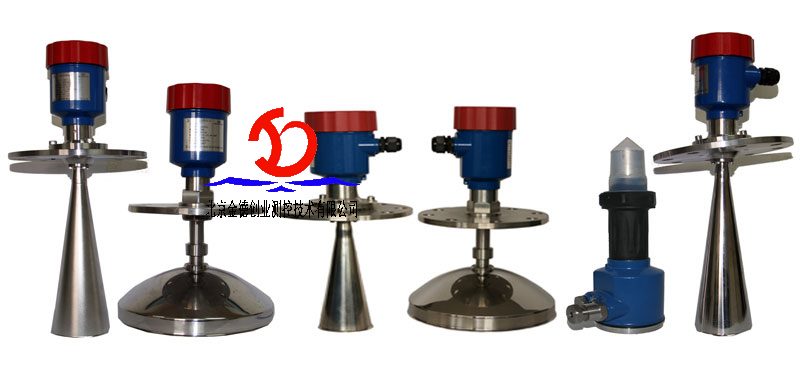

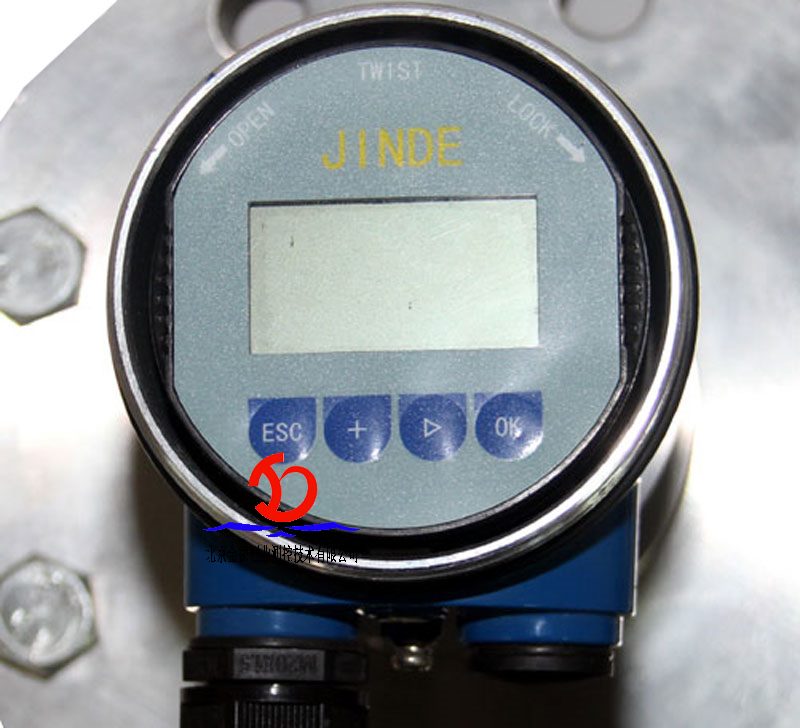

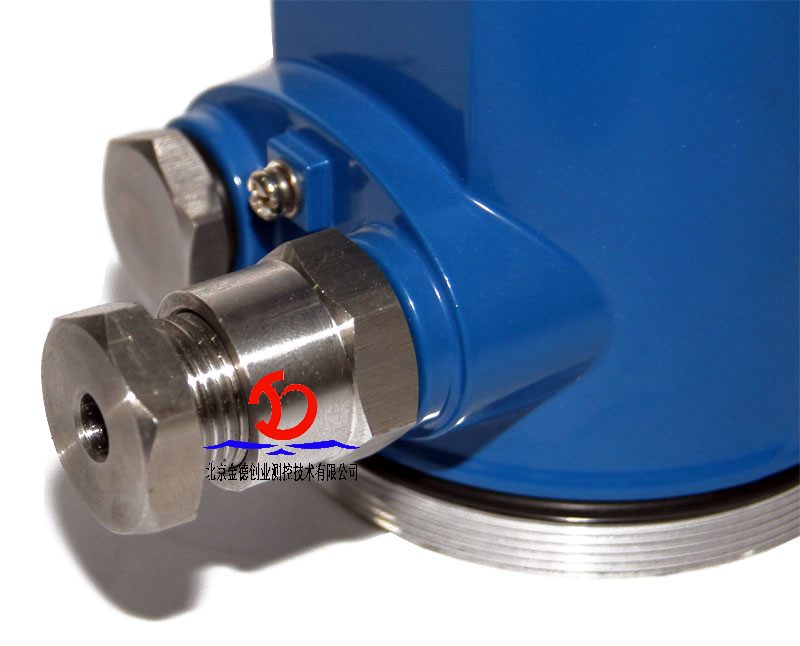

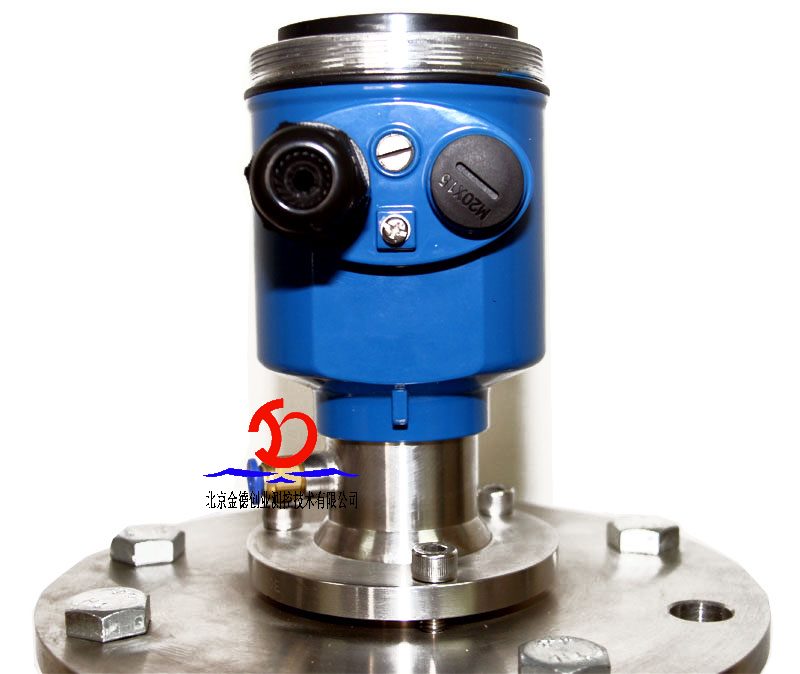

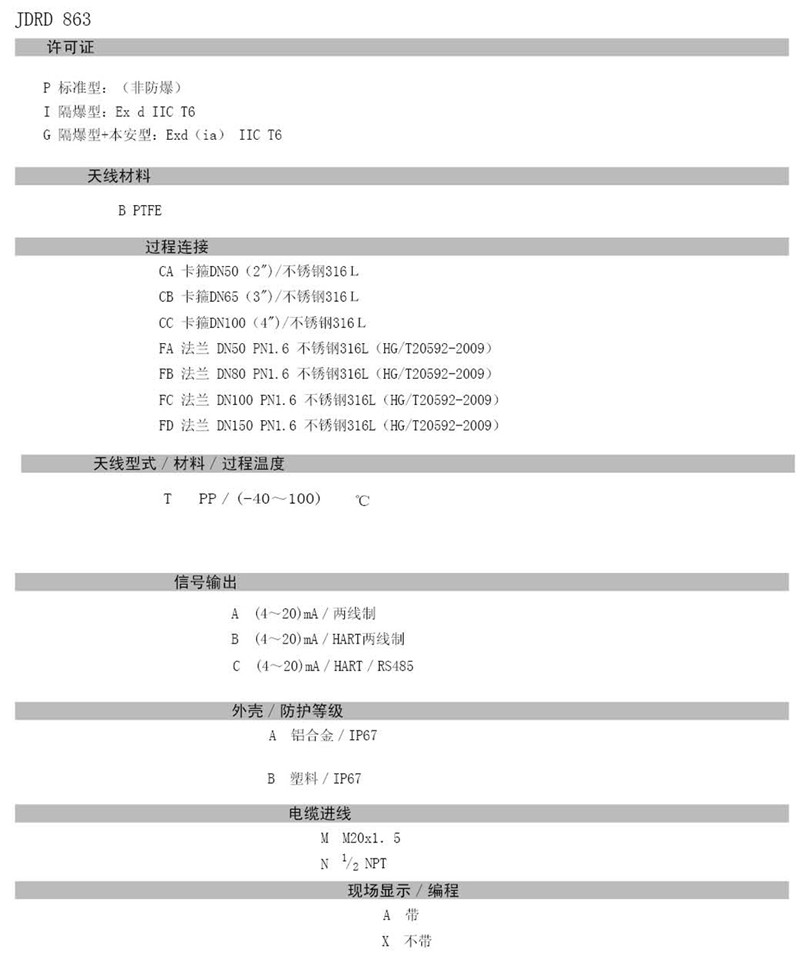

北京金德創業測控技術有限公司經營型號 : JDRD861、JDRD862、 JDRD863 、JDRD864 、JDRD865 。

JDRD862型

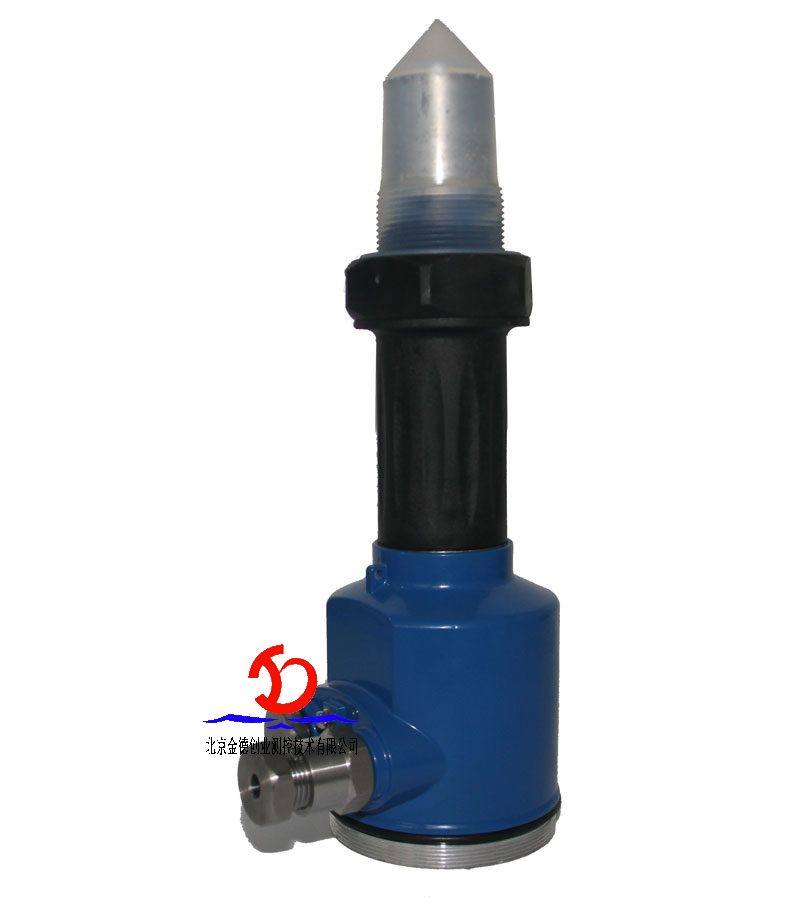

JDRD861型

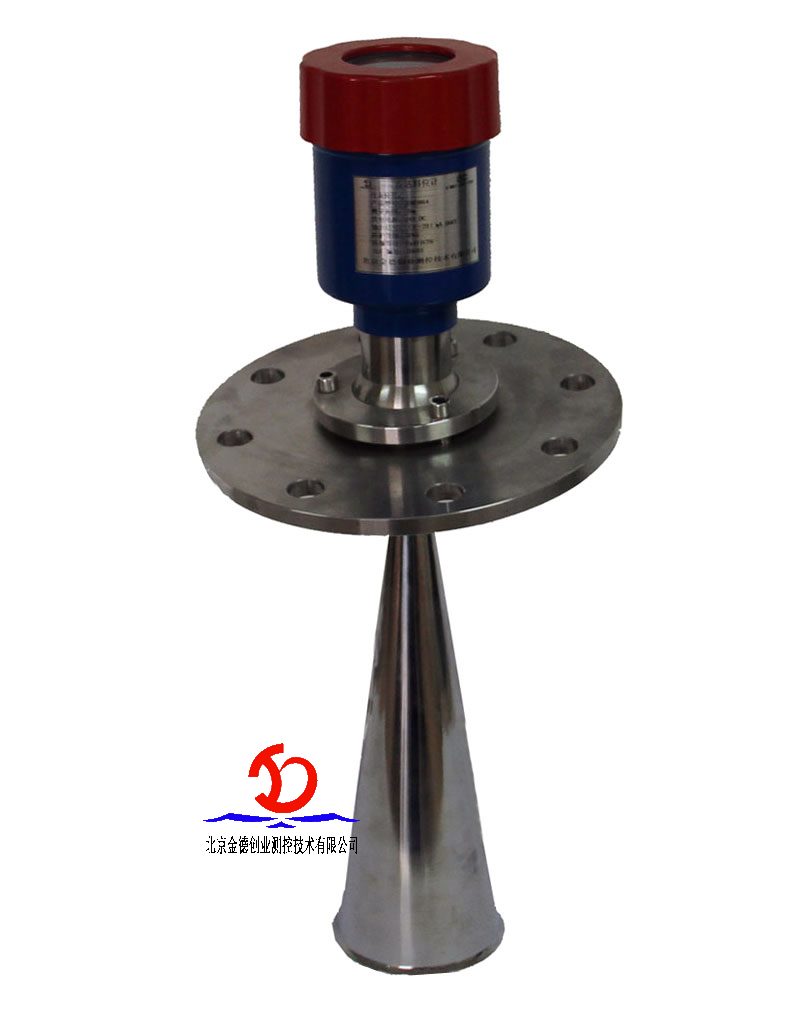

JDRD864型

JDRD865型

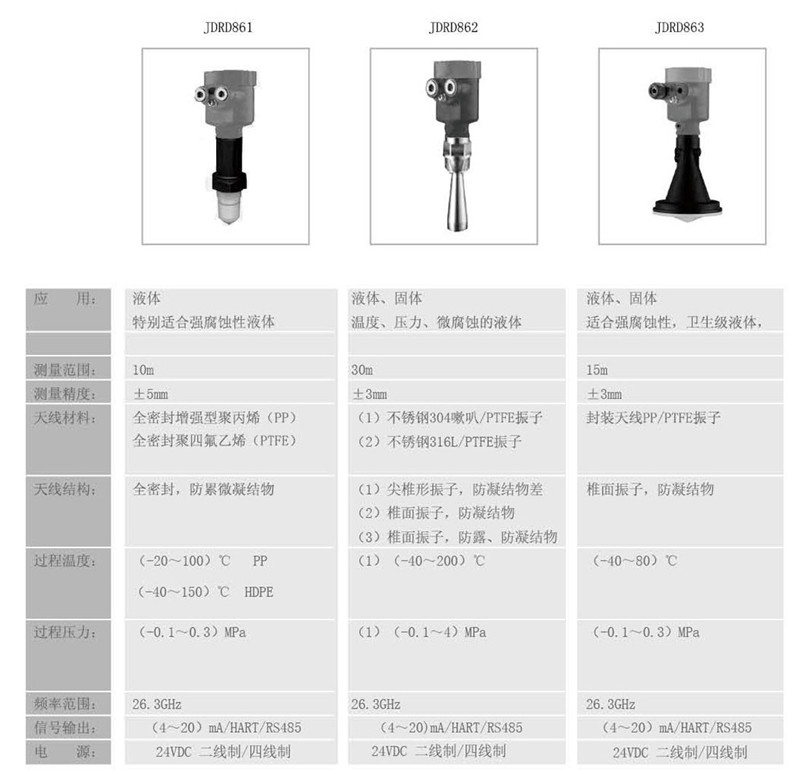

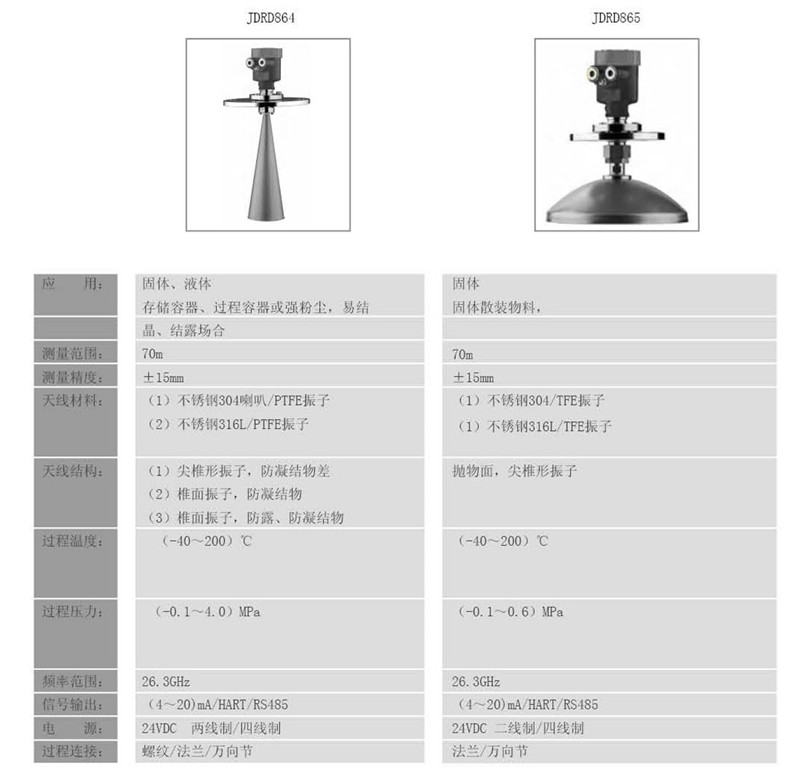

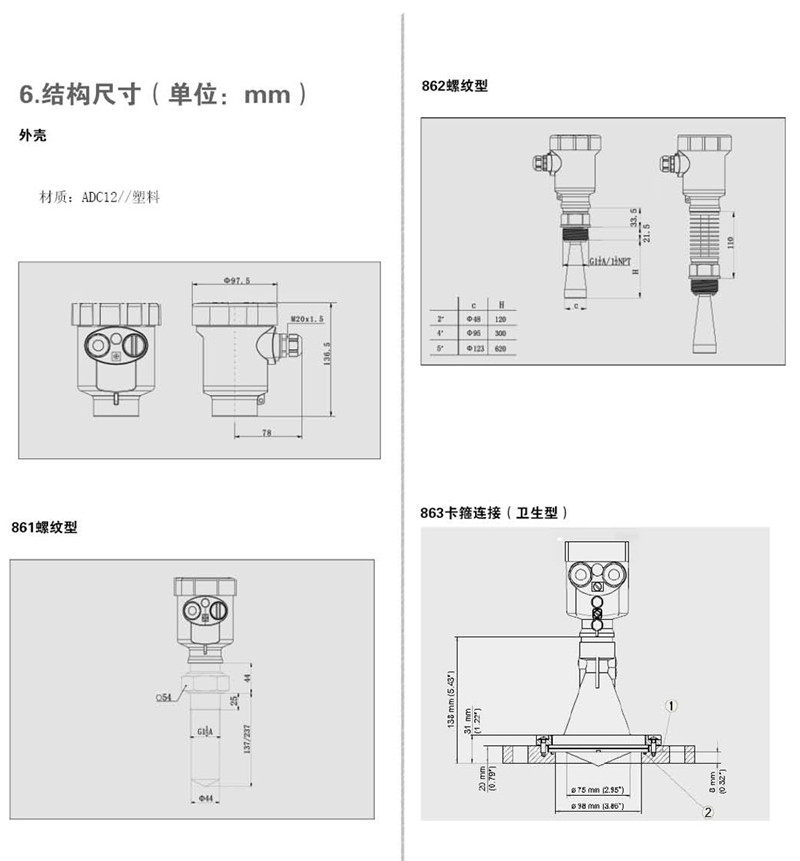

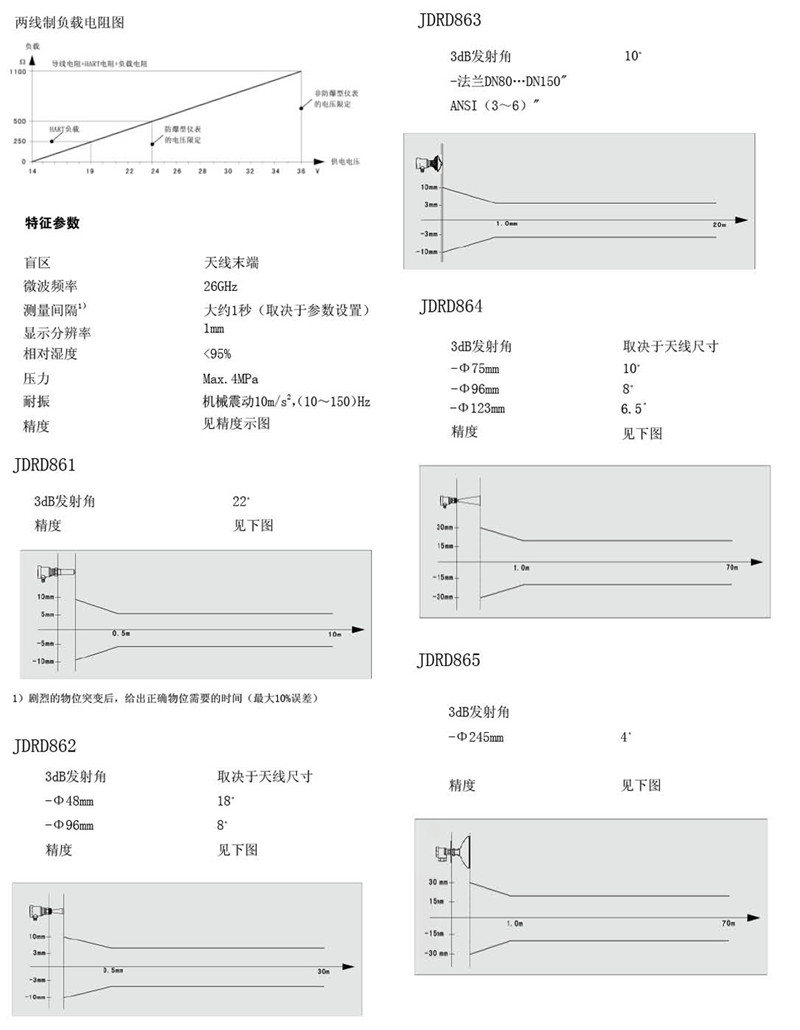

我公司26GHz雷達物位計各型號之間選型特點：

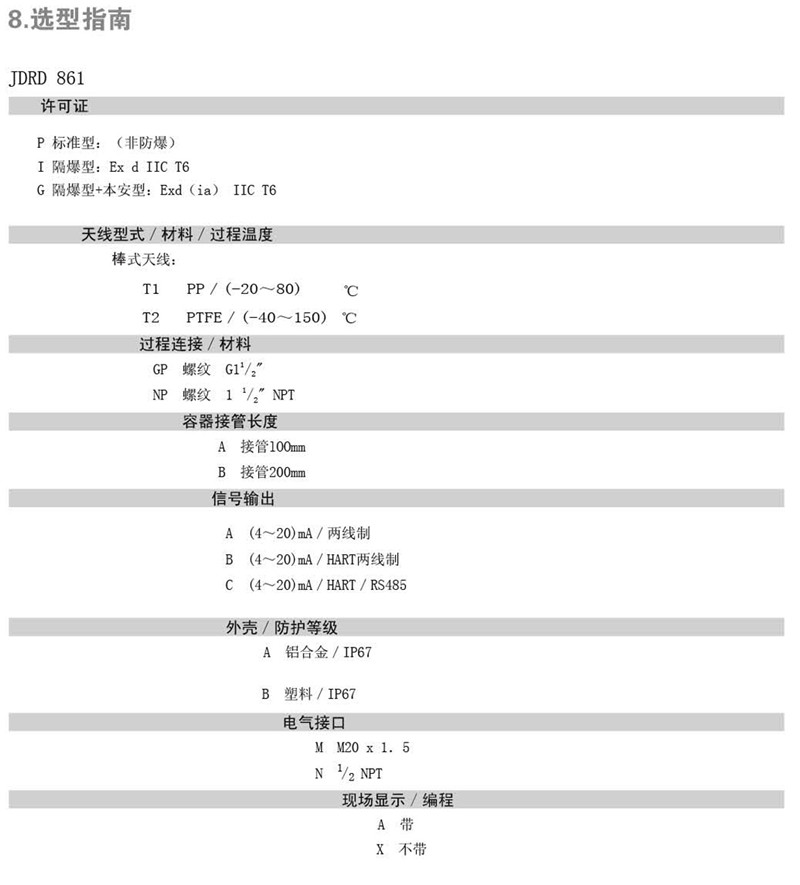

JDRD861：定向鏈接專門為測量液位定制，天線主要選用四氟材料制造，應用于各種需要抗酸堿和有機溶劑檢測。強腐蝕或者耐候性液體工作環境特殊選用。

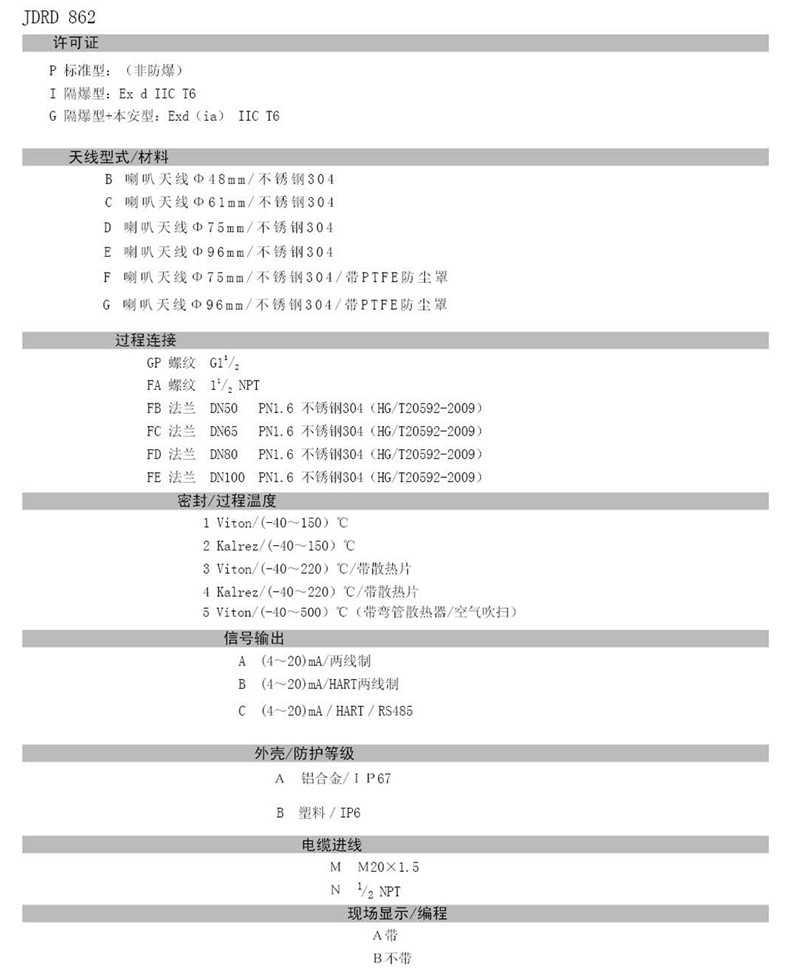

JDRD862：經濟實惠，可以完成大部分小型工程項目檢測。

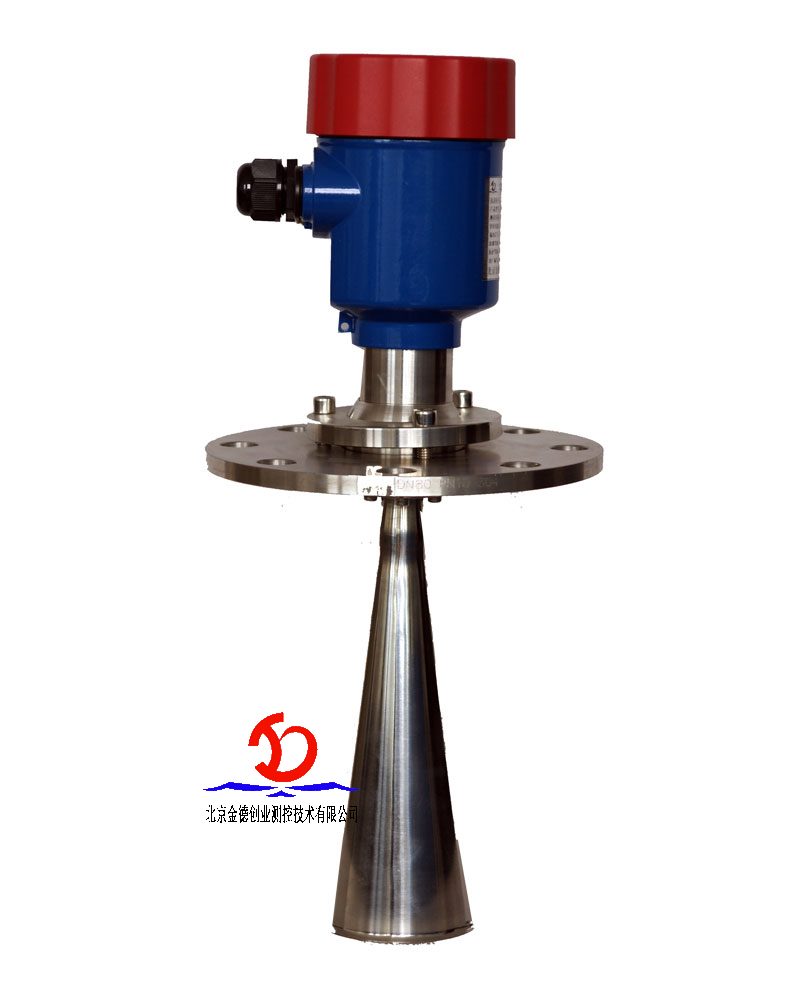

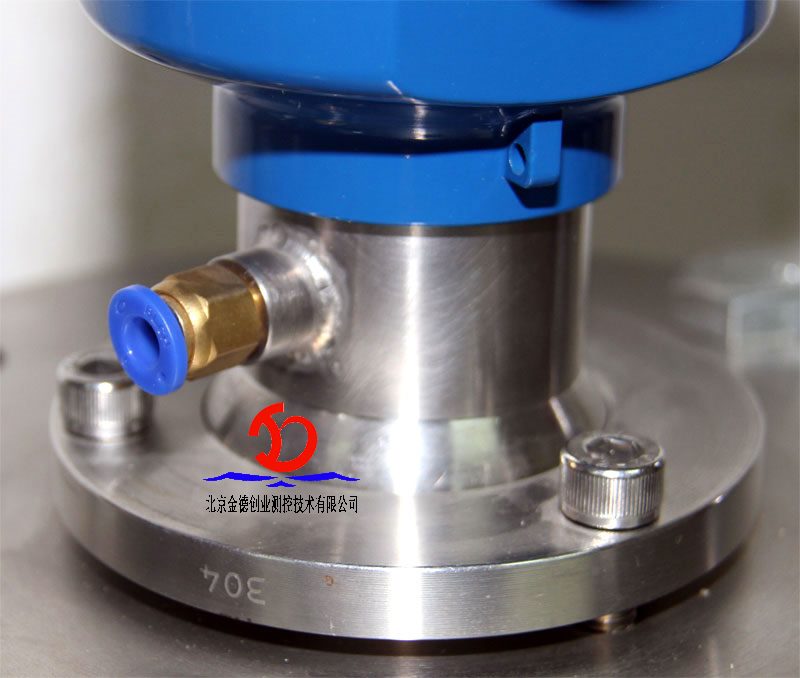

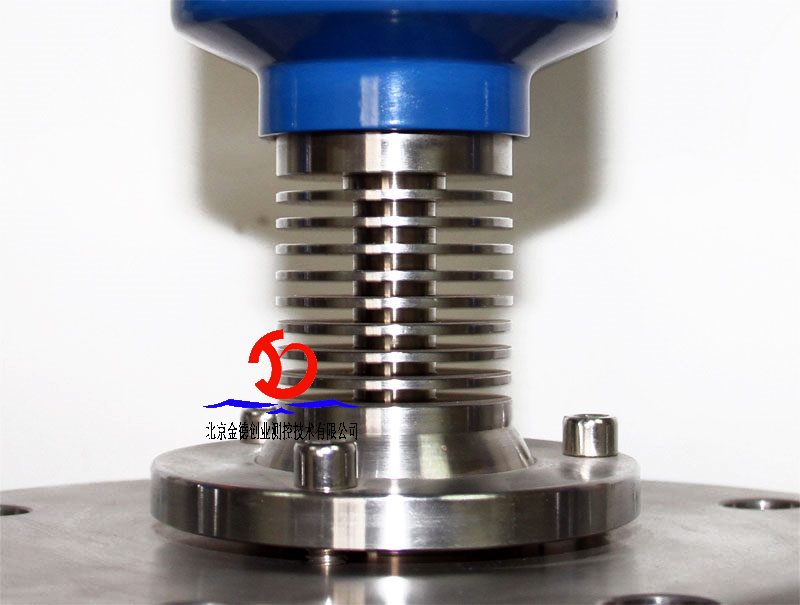

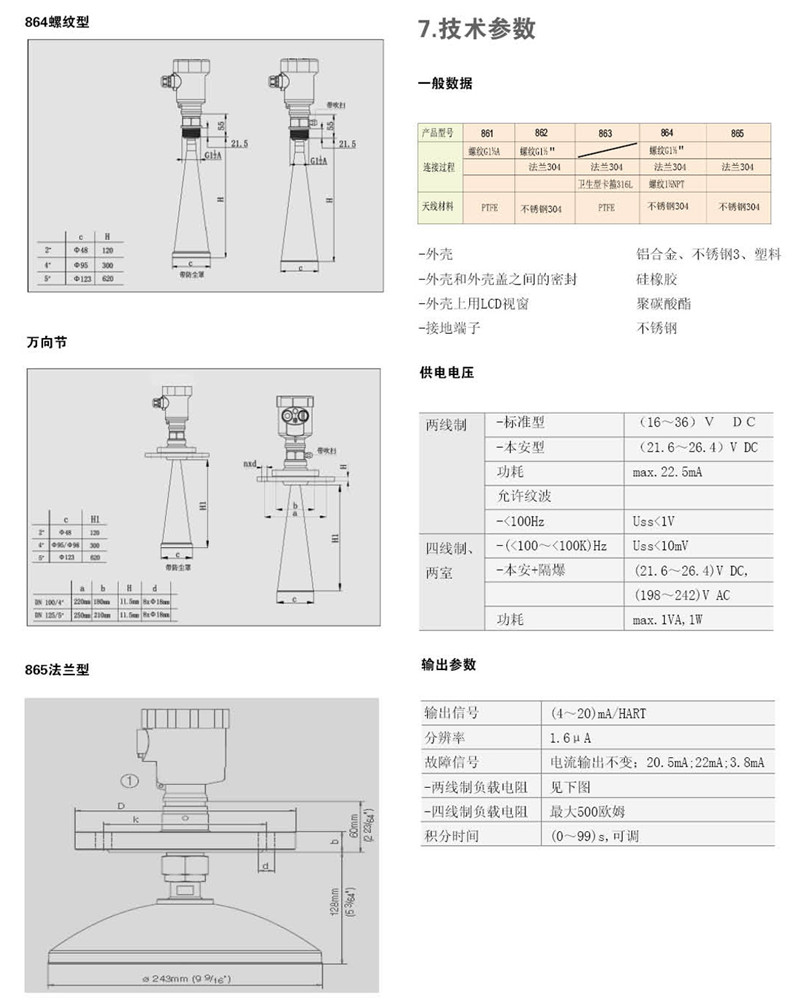

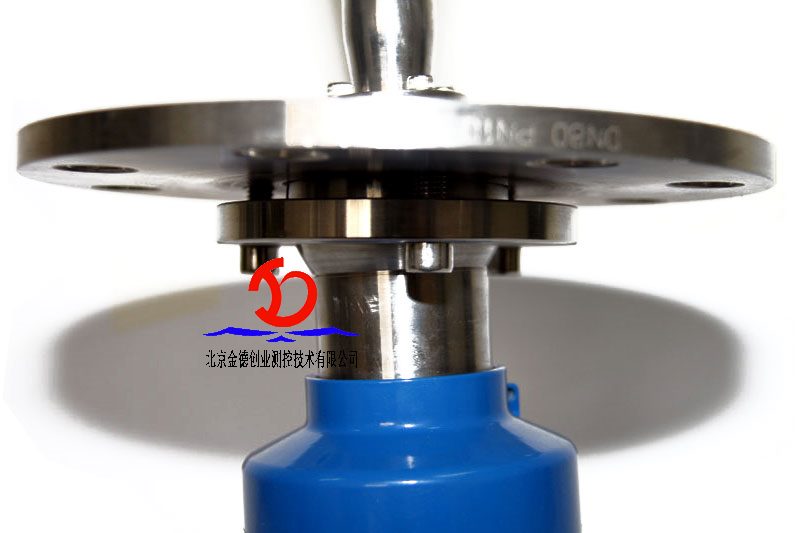

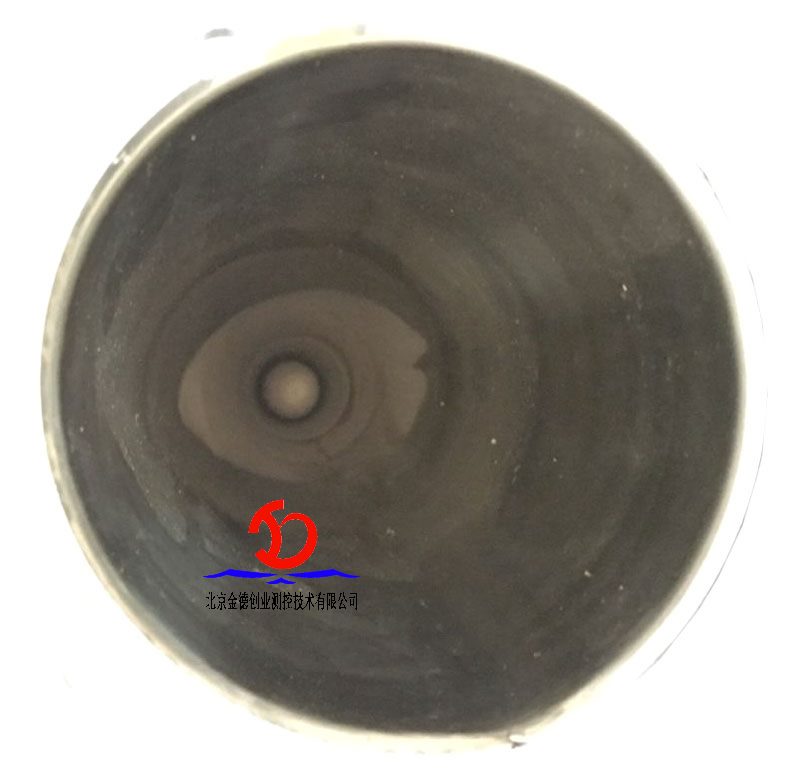

JDRD864：我司重點主推產品，測量范圍達到最高70M，遠比同行業其他26G雷達探尺測量范圍遠，并且可以制作多種天線材料，無論普通工況還是腐蝕性耐候性工況都可根據情況定制，過程連接更是法蘭和萬向節都可以使用，我司為JDRD864特殊設計定做的各種配件，例如：防塵罩、防堵封口、吹掃口、高溫專用殼等，可以徹底解決高粉塵、環境溫度高導致測量不準，特殊工況需要傾斜側裝雷達物位計等疑難問題。

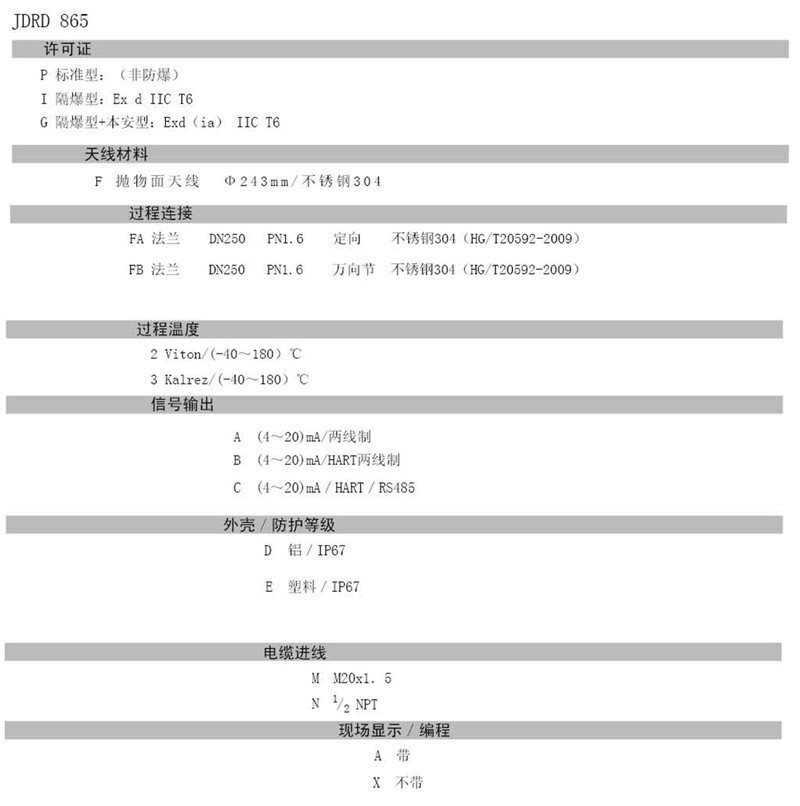

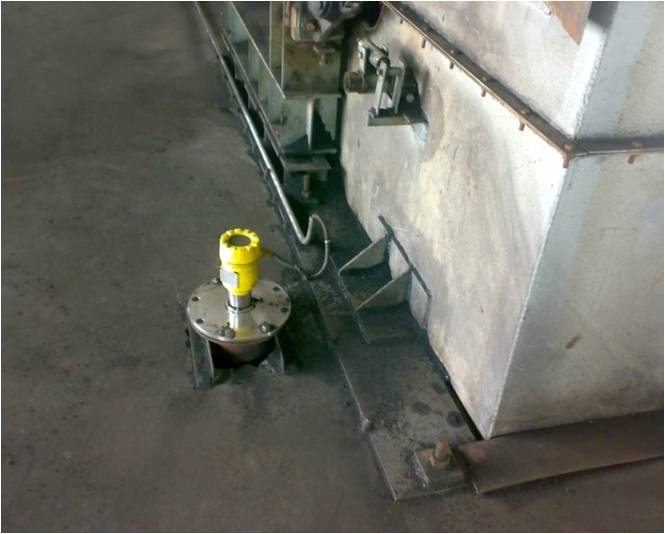

JDRD865：拋物面獨特設計重點測量散裝物料，底部可以加裝金屬固定不會出現天線因工況上特殊震動等情況產生天線側歪測量不準情況。
